Описание товара:

Программируемые электронные модули Vernier — оборудование для STEM-проектов

Современный набор программируемых электронных модулей Vernier — комплексное решение для оснащения школьной STEM-лаборатории, которое содержит все необходимое для реализации многих интересных познавательных проектов. Используйте все преимущества продукции всемирно известного бренда для организации обучения — выбирайте качественное высокотехнологичное оборудование, при этом простое и понятное в эксплуатации.

Какие программируемые электронные модули входят в набор

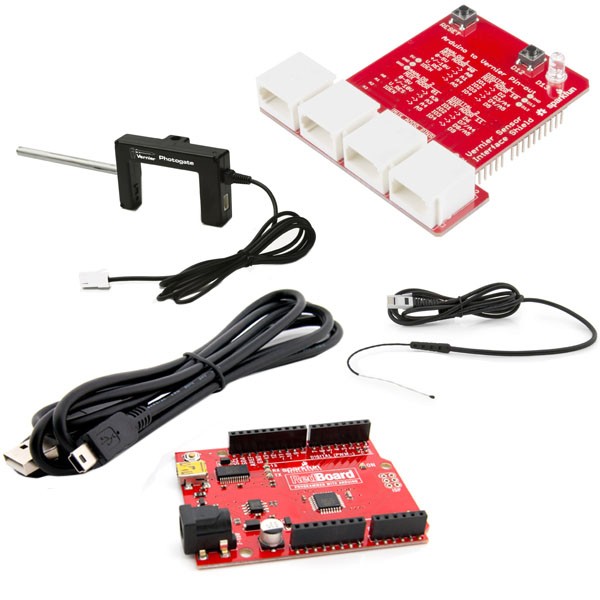

Состав комплекта электронных программируемых модулей от Vernier:

• плата с кабелем;
• интерфейсный шилд;
• датчик температуры;
• фотоворота (2 шт).

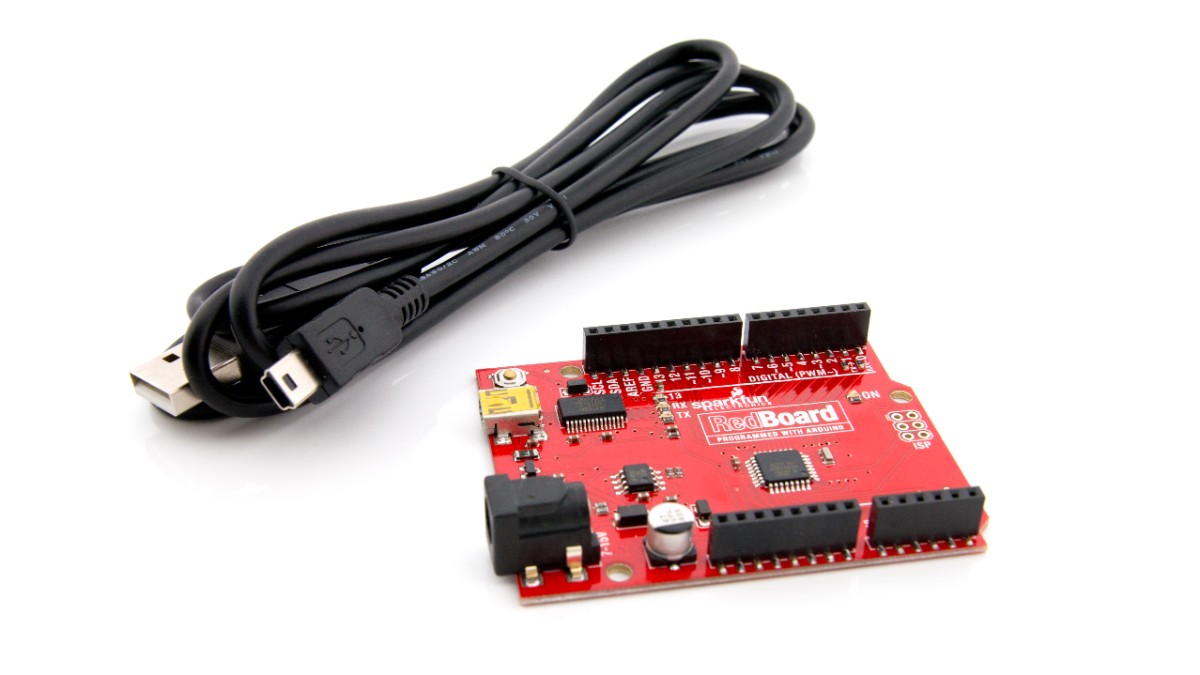

Плата с кабелем SparkFun RedBoard — совместима с Arduino® и идеально подходит для использования с Vernier Arduino Interface Shield.

Такая плата для поверхностного монтажа полностью совместима с R3 3 Arduino. Ключевое отличие между RedBoard и большинством плат Arduino состоит в том, что в данной модели используется USB-разъем mini-B вместо полноразмерного USB-разъема типа B.

Рабочее напряжение RedBoard составляет 5 вольт — это подходит для большинства датчиков Vernier. Заряжать RedBoard можно либо от USB-разъема (также входит в комплект поставки) или от блока питания с цилиндрическим разъемом 7-15 В (не входит в комплект).

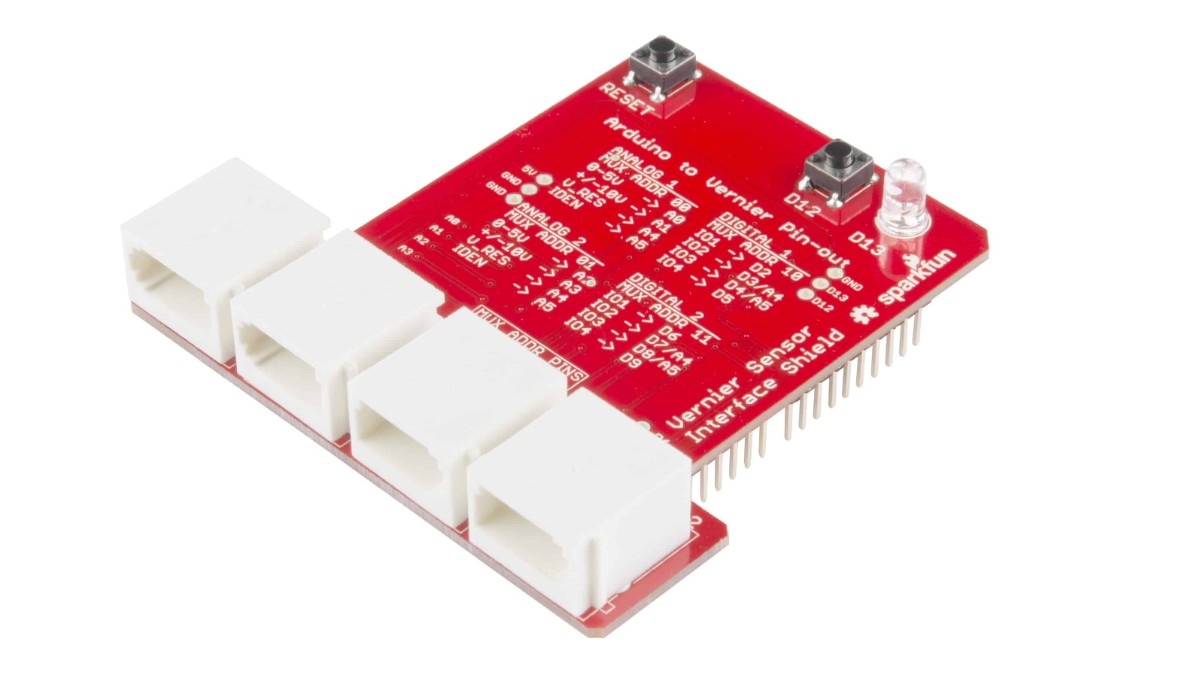

Интерфейсный шилд Vernier Arduino Interface Shield — обеспечивает удобный способ подключения микроконтроллеров Arduino к датчикам Vernier.

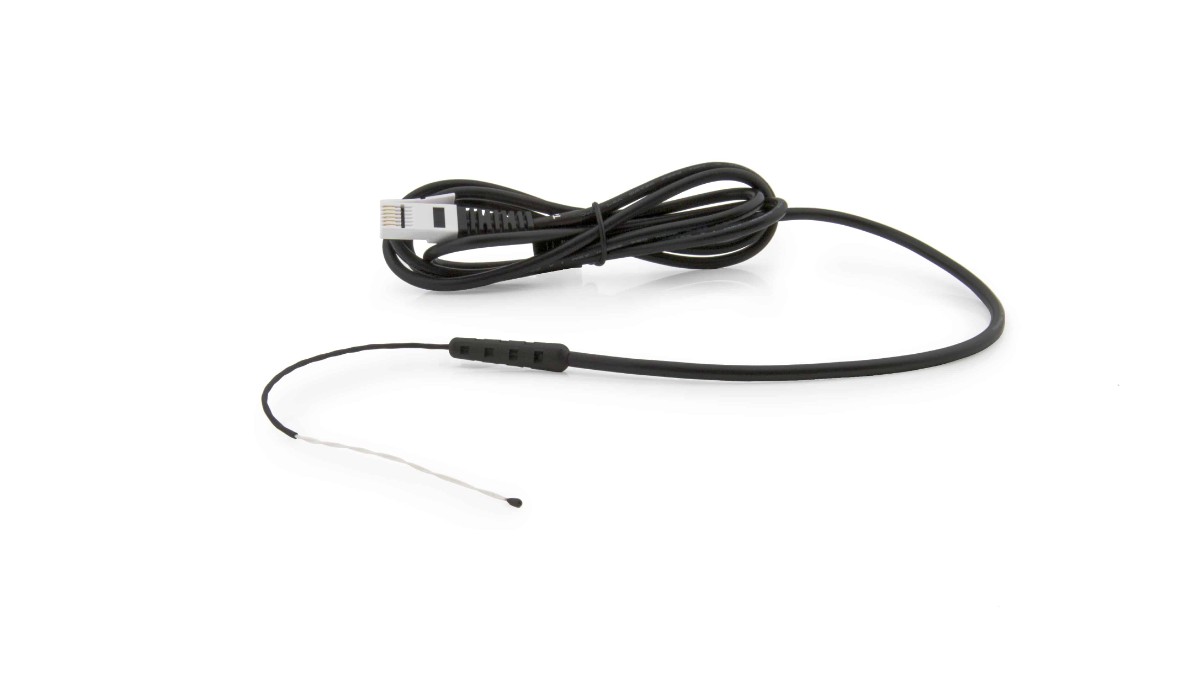

Датчик температуры — разработан для измерения невысоких температур. Данная модель датчика температуры поверхности оснащена открытым термистором, что обеспечивает высокую скорость измерения. Такая конструкция позволяет эффективно использовать датчик для измерения температуры воздуха и воды.

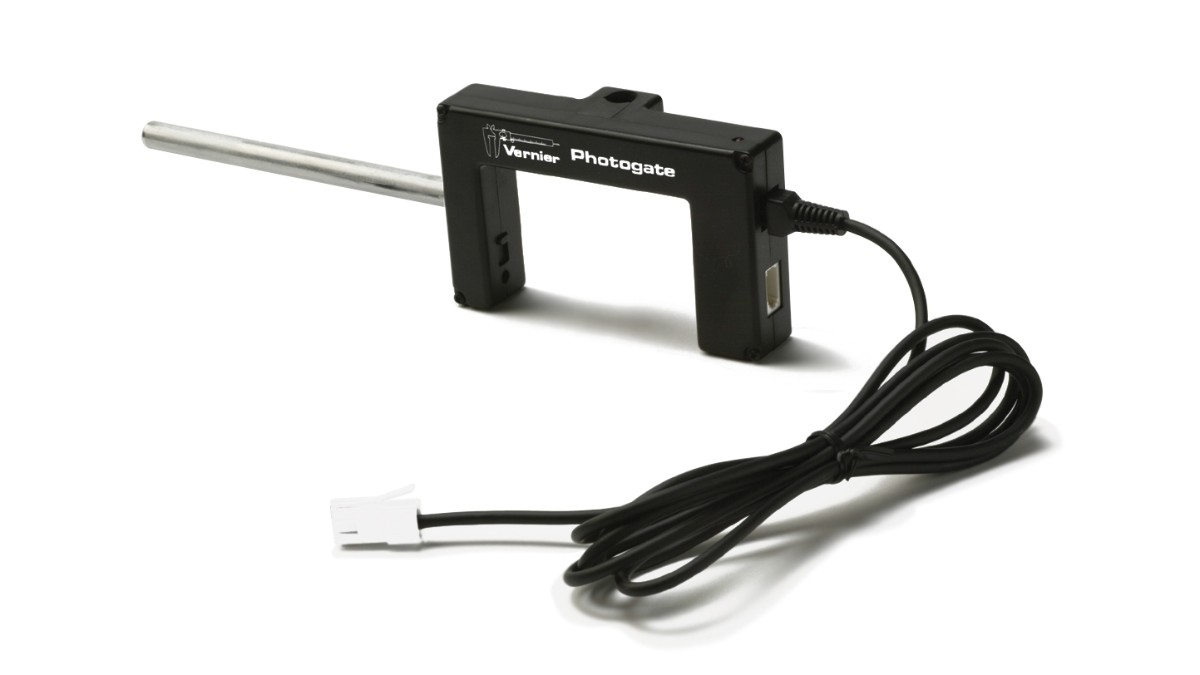

Фотоворота Vernier Photogate — предназначены для изучения свободного падения, катящихся объектов, столкновений и маятников.

Фотоворота позволяют чрезвычайно точно определять время событий в рамках физических экспериментов: для изучения свободного падения, столкновений с воздушными путями, периодов маятника, скорости катящегося объекта. Vernier Photogate включает в себя вспомогательную штангу для установки на кольцевую стойку.

Ворота оснащены входным портом, поэтому несколько ворот можно без проблем соединить в сеть (до четырех ворот на один интерфейсный канал). А используя лазерный режим ворот, можно измерить скорость больших объектов, таких как модель ракеты, модель автомобиля или даже настоящий автомобиль.

Комплект stem-оборудования Vernier — покупайте у официального дистрибьютора

Звоните (044) 353-33-77 — получите квалифицированные советы по подбору и использованию современного оборудования Vernier в отделе методической поддержки интернет-магазина B-Pro. Предоставляем бесплатные консультации, проводим инструктаж и обучение учителей.

Технические характеристики и комплектация оборудования могут быть изменены согласно потребностей заказчика.

Состав набора:

• плата с кабелем;
• интерфейсный шилд;
• датчик температуры;
• фотоворота (2 шт).

Плата с кабелем:

Размеры: 2,7 x 2,1 дюйма (68,58 x 53,34 мм)
Чип USB-to-Serial: FTDI FT232RL
Главный процессор: ATmega328
Флэш-память: 32 КБ
Тактовая частота: 16 МГц
Рабочее напряжение: 5 вольт
Цифровые контакты ввода / вывода: 14 (6 выходов ШИМ)
Аналоговые входы: 6
Кнопка: Сброс
Разъем USB: кабель USB Mini-B (в комплекте)
Разъем питания типа «бочонок»: 5 мм, с центральным полюсом 2,1 мм (центральный полюс +, питание от 7 до 15 В)

Интерфейсный экран Vernier Arduino:

2 порта аналоговых датчиков (розетки BTA)
2 порта цифровых датчиков (разъемы BTD)
Кнопка сброса
Универсальная кнопка
Светодиодный индикатор
Включает мультиплексор, что позволяет автоматическое определение идентификатора на обоих каналах (как аналоговом, так и цифровом)
Поддерживаемые микроконтроллеры:
SparkFun Arduino RedBoard
Arduino UNO
Arduino Leonardo
Intel Galileo

Датчик температуры:

Диапазон температур: от -25 до 125 ° C (от -13 до 257 ° F)
Максимальная температура, которую датчик может выдерживать без повреждений: 150 ° C
Типичное разрешение:
0,08 ° C (от -25 до 0 ° C)
0,03 ° C (от 0 до 40 ° C)
0,1 ° C (от 40 до 100 ° C)
0,25 ° C (от 100 до 125 ° C)
Датчик температуры: 20 кОм NTC Термистор
Точность: ± 0,2 ° C при 0 ° C, ± 0,5 ° C при 100 ° C
Время отклика (время для изменения показаний на 90%)
50 секунд (в неподвижном воздухе)
20 секунд (в подвижном воздухе)
Размеры зонда: длина зонда (ручка плюс корпус) 15,5 см.
Важно: для использования только на воздухе и в воде.

Фотоворота:

Необходимая мощность: 5 В постоянного тока при 40 мА
Источник инфракрасного излучения: максимум на 880 нм
Размер: ширина ворот 75 мм.
Выходной сигнал высокий и светодиод не горит: для незаблокированных ворот.
Низкий уровень на выходе, горит светодиод: для заблокированных ворот.
Луч примерно в 9 мм от конца рычагов ворот.
